一、MDC磁感应位移传感器概述：

MDC系列磁感应位移传感器可用于非接触式的位移和距离测量及轴和齿轮转速测量等，其原理是将电感式传感器与磁式传感器的优点相结合，以磁铁作为检测目标，固定在测量对象上，磁铁的移动会改变传感器内线圈的磁流变化，由于相互抵消的物理效应，线圈感应的信号强弱与磁铁的距离远近会产生线性关系。传感器通过检测被测物体上固定磁铁的位移变化，即可输出连续线性信号。也可通过改变使用不同强度的磁铁，来改变传感器的测量范围。

磁感应位移传感器有一个明显的优势是可透过非铁磁性材料（如不锈钢、铝、铜）检测磁铁位置，可在封闭系统或带防护外壳的应用中传感器与磁铁分开安装，避免直接接触污染或机械损伤，适用于灰尘、油污、化学物质及食品级环境。

磁感应位移传感器相较于感应式传感器即使在测量范围的末端灵敏度仍可保持在较高水平，是替代开关元件的理想选择，用户可以根据需要从连续的模拟信号中生成任意数量的开关点。无需进行复杂的机械调整来设定切换点。

安装方式多样化，因该传感器可透过非铁磁性材料，在安装时可以浸入非铁磁性物体中安装、与物体平齐安装或突出安装则都不会影响测量精度。

安装极其简便，传感器在线性区域无需校准，使用之前只需将传感器和磁铁对齐来设置零点即可，短时间内即可投入使用。磁铁可以以轴向或侧面方式安装，在几毫米的偏移量下不会影响特性曲线，较大偏移量则会影响到线性度和斜率。特别是在安装空间受限的情况下，侧向安装提供了一种节省空间的替代方案。

二、MDC磁感应位移传感器结构类型：

标准外壳：M18/M30不锈钢螺纹壳体（IP68），或扁平塑料外壳（轻量化安装）。

非标定制：根据安装空间、复杂工况等需求灵活设计。

该系列以高可靠性、低维护成本和环境适应性，成为复杂工业场景中位移测量的优选解决方案。

三、MDC磁感应位移传感器应用领域：

●工业自动化  ●机械制造

●特种环境     ●封闭系统

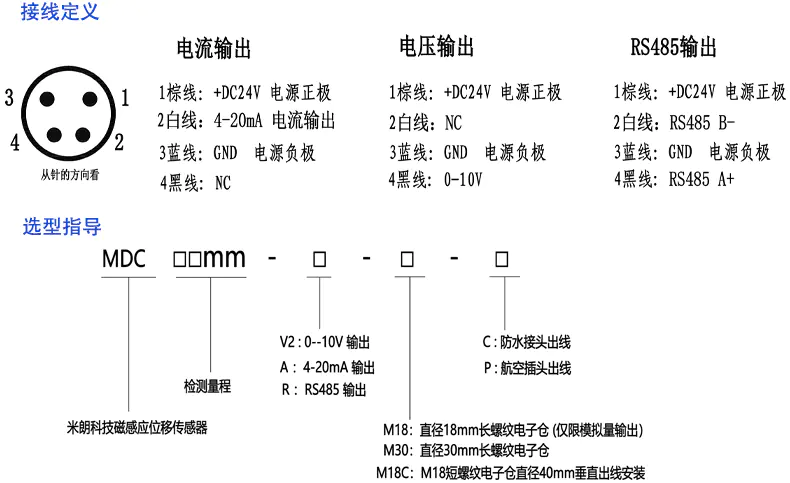

四、MDC磁感应位移传感器技术参数、接线定义及选型指导：

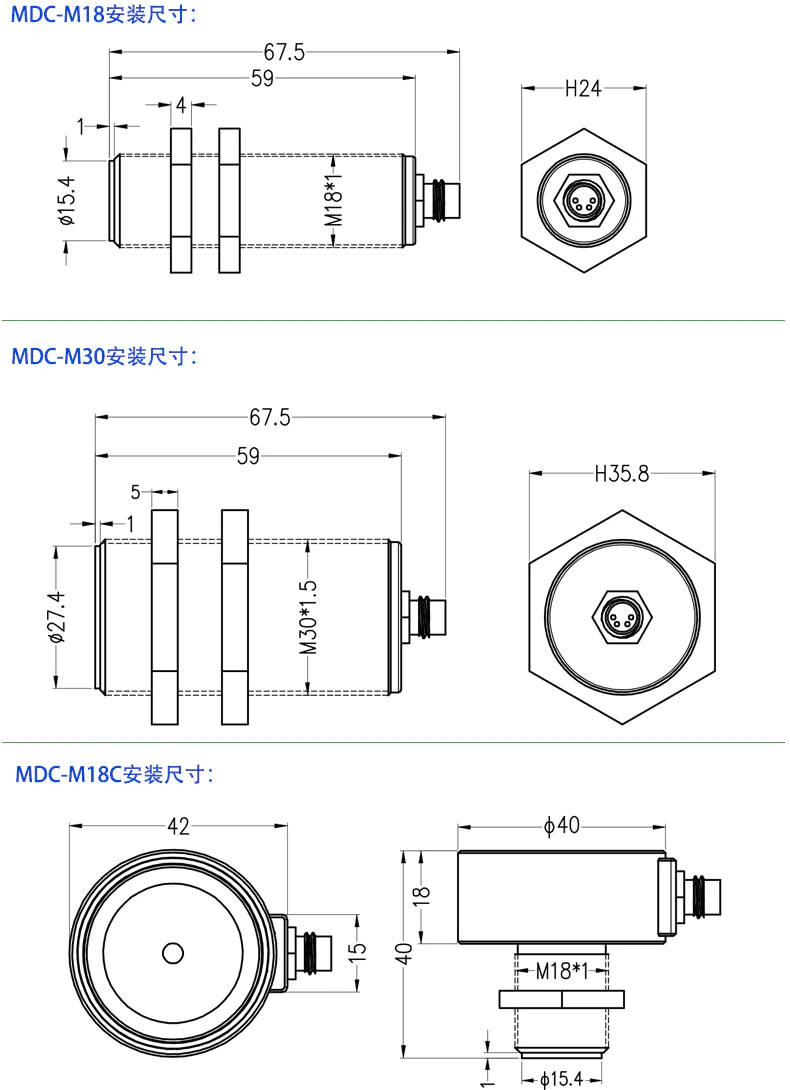

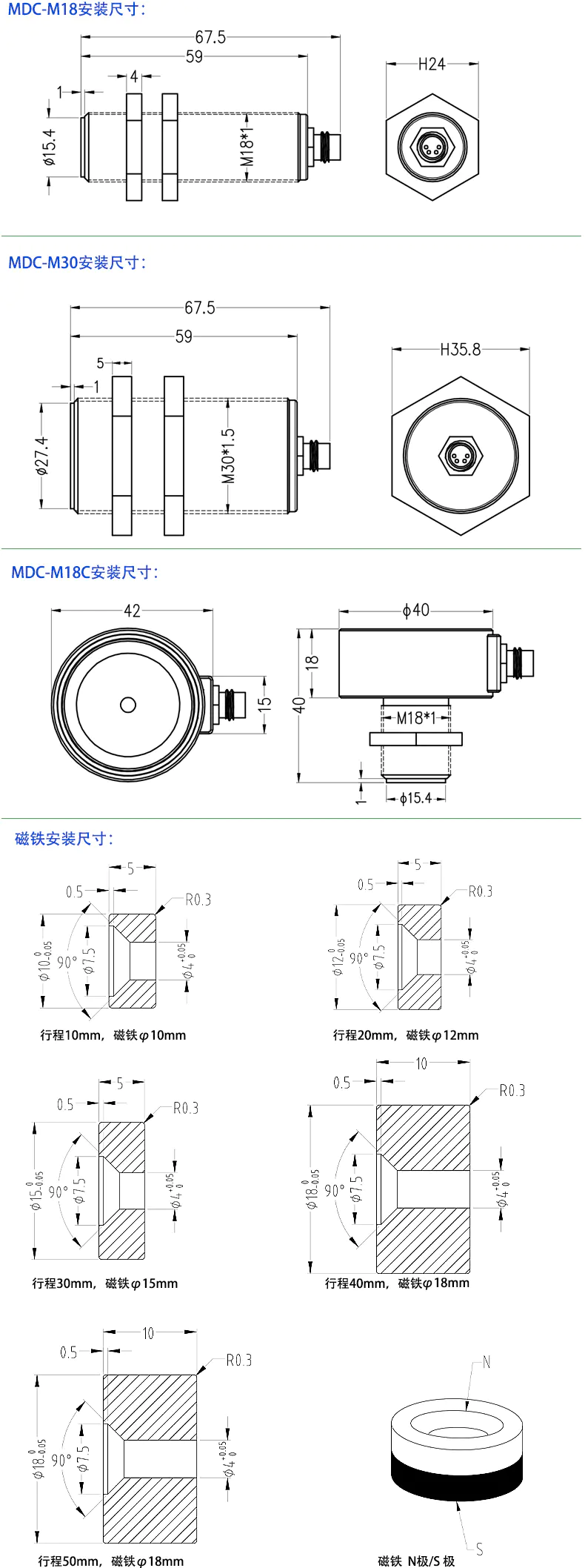

五、安装尺寸：

六、注意事项：

●传感器为磁性传感器，安装的固定部件及所使用的螺丝必须是非铁磁性的。

●铁磁性材料以及传感器测量区域内存在的磁场都会影响传感器的性能。

●传感器使用时，工作环境不应该有强烈的电磁干扰。

●传感器在进行设置零点调整前，请先确保传感器已正常工作至少15分钟。

●多个传感器安装，为互不影响到传感器的精度，请以传感器为圆心，其他传感器的磁铁距离圆心请保持半径8倍于量程范围之外。
