一、MR50W微型绝 对值磁栅尺概述：
微型绝 对值磁栅尺其zui大量程范围为22mm,读头安装尺寸更小（33*15*15mm），更能适应狭小空间作业。而长量程绝 对值式磁栅尺其zui大量程范围可以做到16.384米，可以选择的量程范围更宽。绝 对值磁栅尺是一种用于直线或旋转位置测量的高精度传感器，它的核心工作部件分为两个主要部分，分别是“磁栅尺”尺身上均匀录制有磁性刻度，“读数头”内部装有磁敏元件，在尺上方移动时，可以读取磁信号的绝 对位置信息，无需像增量式尺子那样需要先回零找参考点，即使中途断电，位置信息也不会丢失，重新上电后位置依然准确。
二、MR50W微型绝 对值磁栅尺特点及应用：
抗干扰性强对油污、灰尘、振动等工业环境不敏感，可靠性高；
无需回零，节省时间，防止因意外断电导致的生产问题；
维护简单，通常无需电池保持记忆，结构坚固。
广泛应用于需要高可靠性、绝 对位置记忆的场合，如：数控机床、精密测量设备、自动化生产线、医疗设备、机器人等。
微型绝 对值磁栅尺：
双码道绝 对值磁栅尺编码器；安装尺寸小；高精度；速度可达5m/s；支持CAN总线。
三、MR50W微型绝 对值磁栅尺技术参数：
测量精度 | ≤10μm |
分辨率 | 1μm |
磁极宽度 | 2mm |
量程范围 | 0-22mm（可选） |
重复精度 | <2µm |
单向重复性 | <1µm |
电源 | DC5V |
位置延迟 | <62.5 µs |
通讯方式 | CAN总线 |
供电电流 | 93mA |
防护等级 | IP67 |
磁头尺寸 | 33*15*15（长*宽*高mm） |
电缆长度 | 默认2米(zui长10米） |
磁条与磁头的安装间距 | 0.4（mm）±0.1mm |
四、MR50W微型绝 对值磁栅尺接线方式：
红色 | 黑色 | 白色 | 绿色 | 屏蔽线 |
DC5V | 0V | CAN H | CAN L | 接大地 |
CAN通讯技术参数
CAN接口规格 | 标准CAN2.0 |
CAN接口形式 | 2PIN接头 |
帧类型 | 标准帧，CANID 11bit |
传输速度 | ＞=500kbps |
CAN ID | 软件可配置 |
CAN局域网支持的终端数量 | ＞=56个 |
每个终端的传输周期 | 1~1000ms 可配置 |

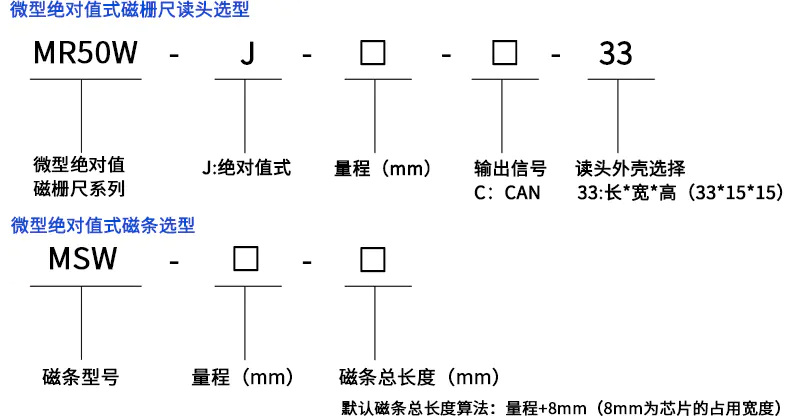

五、选型指导及安装尺寸：
六、安装步骤及安装注意事项：
安装步骤：
1、彻底清洁底面。
2、去掉磁栅尺上带有的保护膜。
3、使用磁栅尺贴磁器(导装件)进行安装。
4、彻底清洁磁栅尺表面。
5、去掉覆盖带上的保护膜。
6、用力粘贴盖带。
7、覆盖带终端进行防脱落处理，加装终端帽。
安装注意事项：
1、磁栅尺由磁性材料制作而成，当磁栅尺受外部磁场干扰时，外部磁场会改变其功能性质。当≥1mT的磁场会降低系统的精度，≥20mT的磁场会损害磁栅尺的磁化强度，该系统的功能可能不再得到保证，必须避免直接接触磁性夹具或其他永磁体。
2、磁栅尺的贴装一定要使用贴磁器(导装件)。
3、绝 对值的磁栅尺是双码道的，读头磁阻对应的是增量码，注意安装方向。
4、读头与磁栅尺装配后注意偏位、间隙不均、倾斜等问题。
5、读头与磁栅尺的固定支架是要一致的。
6、如果使用现场环境较多粉尘或异物的建议做屏蔽罩进行防护。
