产品概要：
电容式位移传感器利用将待测的物理位移（距离变化）转换为电容器电容量的变化，再通过测量电路将电容变化转换为标准电信号（如电压、电流或频率）输出，从而计算出当前位移量，两个平板电极分别由传感器和相对的测量对象来表示。如果一个恒定的交变电流流过电容传感器，则传感器上交变电压的振幅变化与电容极板之间的距离成正比。利用探头与导电目标物之间形成的电容器，将两者之间的物理距离变化，转换成电容量的变化，再通过精密的电子电路检测并线性化这种变化，zui终输出一个与距离成比例的标准信号。
- 产品综述
- 技术参数
- 规格选型
一、电容式位移传感器概述：
电容式位移传感器利用将待测的物理位移（距离变化）转换为电容器电容量的变化，再通过测量电路将电容变化转换为标准电信号（如电压、电流或频率）输出，从而计算出位移量。两个平板电极分别由传感器和相对的测量对象来表示。如果一个恒定的交变电流流过电容传感器，则传感器上交变电压的振幅变化与电容极板之间的距离成正比。利用探头与导电目标物之间形成的电容器，将两者之间的物理距离变化，转换成电容量的变化，再通过精密的电子电路检测并线性化这种变化，zui终输出一个与距离成比例的标准信号。
交流电经过解调并作为模拟量信号输出。传感器能够对所有导电材料进行测量，如果选择适当的控制器甚至可以在绝缘材料上进行使用。
电容位移传感器是一种高精度、高分辨率、非接触式的测量传感器，通过检测电容变化来测量微小位移，主要用于位移、位置和厚度测量。《对测量环境要求较高（如防尘、防油污、防电磁干扰等）》
二、电容式位移传感器应用领域：
●精密制造与质量检测：
用于检测晶圆平整度、光刻机对焦、键合机压力控制、测量机床刀具磨损、检测零件的厚度、平整度、圆度等几何参数等；
●微电子与MEMS技术：
测量芯片引线键合高度、封装间隙、微机电系统（MEMS）微型结构的形变、振动或位移，如加速度计、微镜的校准；
●科学研究与实验室：
研究材料的热膨胀系数、形变行为或纳米级表面形貌（如原子力显微镜中的位置反馈）、调整光学元件（透镜、反射镜）的纳米级对准与聚焦、精密仪器校准；
●航天航空：
发动机涡轮叶片间隙、轴系振动与形变、飞机机翼、航天器部件的微小形变或疲劳的结构健康监测；
●汽车工业：
发动机的活塞运动、气门间隙、曲轴振动监测、检测新能源电池充放电过程中的极片膨胀；
●医疗与生物工程：
用于精密手术机器人、影像设备（如CT/MRI）的定位；
●工业自动化与机器人：
末端执行器的精准定位、力控反馈（如装配、打磨）、柔性生产线的在线监测产品厚度或位置，进行实时调整等；
●新能源与重型工业：
实时健康监测叶片形变与振动；
三、电容式位移传感器特点：
★非接触测量：避免对被测物体造成损伤或干扰
★对导电和非导电物体的距离与厚度测量
★高精度和稳定性，分辨率可达纳米级
★高频响应：适合动态振动测量
★适用于工业环境、电磁场和真空环境内
★对材质敏感：需考虑被测物导电性、环境温湿度及电场干扰
四、技术参数：
供电电压：DC12-24V
线性度可达：0.1μm
重复性高达：0.0003% FS
长期稳定性：±0.002 % FS
温度稳定性：5ppm
测量范围从 0.05mm至10mm（可扩展）
信号输出：RS485、0-5V、0-10V、±5V、±10V、4-20mA
分辨率zui高可达：0.0375nm （温度范围﹣270 ℃至+200 ℃）

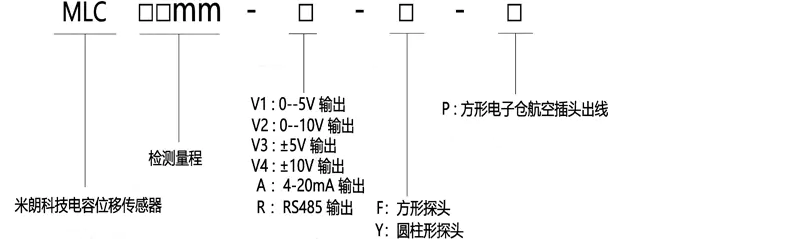

五、选型指导：

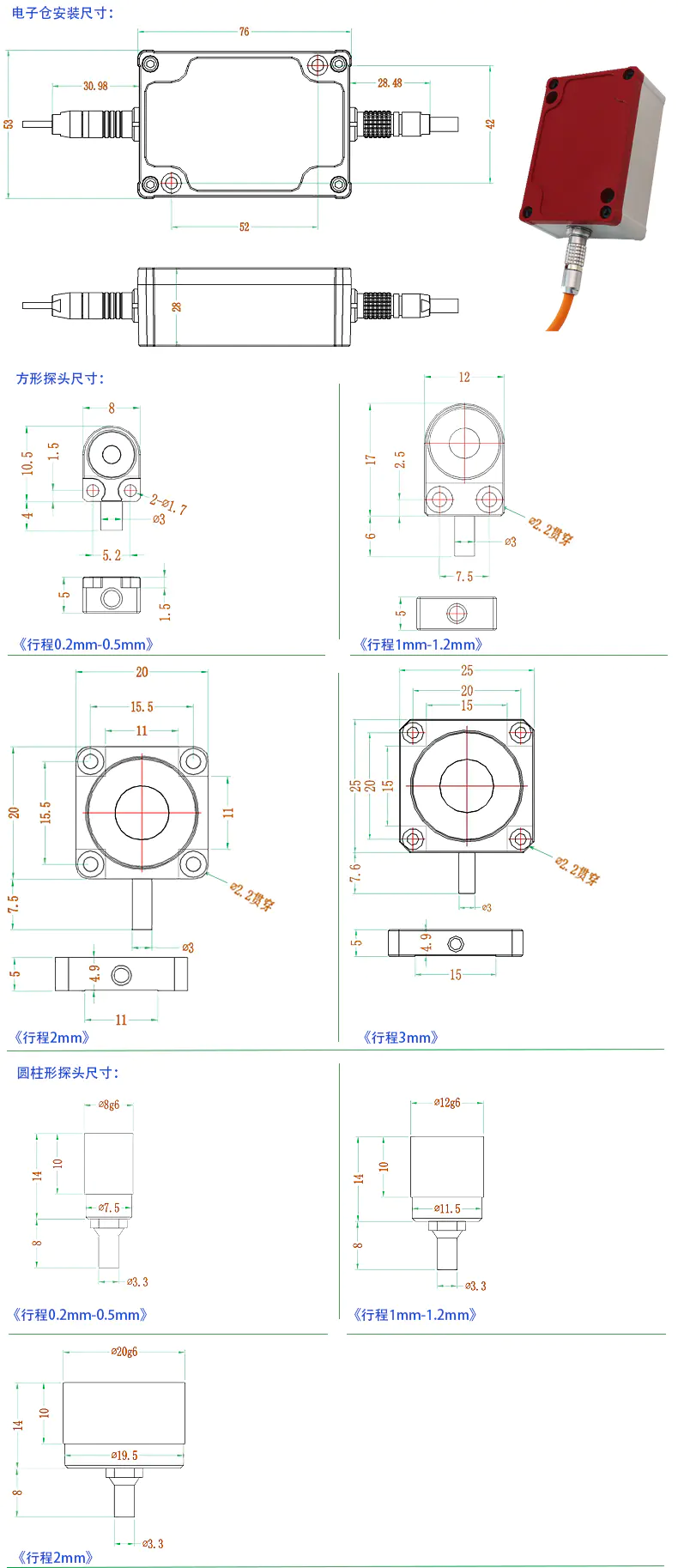

六、电容式位移传感器安装尺寸：
